Question 1

CAD

Accepted Answer

Pod pojmom računalno potpomognuto dizajniranje ili projektovanje (CAD) podrazumjeva se korištenje računala u svrhu pomaganja i stvaranja, modificiranja, analize ili optimizaciji dizajna proizvoda. CAD softver se koristi za povećanje produktivnosti dizajnera, poboljšanje kvalitete dizajna, poboljšanje komunikacije kroz dokumentaciju i stvaranje baze podataka za proizvodnju. CAD izlaz je često u obliku elektroničkih datoteka za ispis, mašinsku obradu ili druge proizvodne operacije. Takođe se koristi pojam CADD (Računalno potpomognuto oblikovanje i izrada).
CAD SOFTVERI

CAD softver za dizajn proizvoda u mašinstvu koristi ili vektorsku grafiku kako bi prikazao objekte tradicionalne izrade ili može takođe proizvesti rastersku grafiku koja prikazuje cjelokupni izgled projektiranih objekata. Kao i što ručno izrađeni tehnički crteži imaju zadatak da prenesu informaciju, tako i CAD izlazi moraju prenijeti informacije, kao što su materijali, procesi, dimenzije i tolerancije prema krajnjem korisniku.CAD se može koristiti za oblikovanje krivulja i figura u dvodimenzionalnoj (2D) ravni ili krivulje, površine i čvrste tvari u trodimenzionalnom (3D) prostoru.CAD je važna industrijska umjetnost koja se široko koristi i primjenjuje u različitim industrijama, uključujući automobilsku industriju , brodogradnju i avio industriju, industrijski i arhitektonski dizajn , protetiku i još mnogo toga. CAD se također široko koristi za proizvodnju računalne animacije za specijalne efekte u filmovima, oglašavanju i tehničkim priručnicima, često nazvanim DCC digitalni sadržaj. Moderna sveprisutnost i moć računala znači da su čak i boce za parfeme i šamponske posude dizajnirane pomoću tehnika koje inženjeri 1960-ih nisu vidjeli. Zbog svoje ogromne ekonomske važnosti, CAD je bila glavna pokretačka snaga istraživanja u računalnoj geometriji, računalnoj grafici (i hardveru i softveru) i diskretnoj diferencijalnoj geometriji.

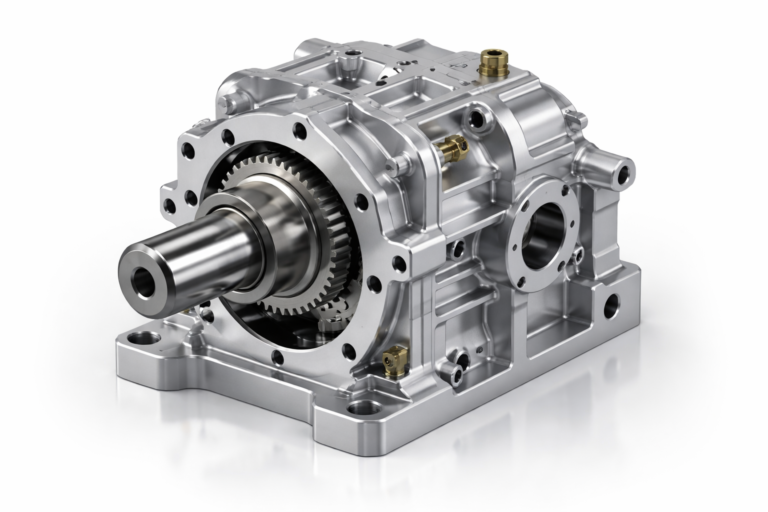

3D modeliranje

3D modeliranje vrši se na osnovu snimanja, skica, fotografija, već postoječih crteža ili vlastitih ideja svih vrsta mašinskih elemenata, sklopova, građevinskih konstrukcija, namještaja, elektro-opreme itd., u svim vrstama formata. Na osnovu dobivenog modela vrši se izrada tehničke dokumentacije, po svim pravilima tehničkog crtanja i važečim standardima i to: sklopnih, radioničkih, ponudbenih i montažnih crteža.
Prednosti 3D modeliranja:

Izrada pogleda i presjeka iz 3D modela,2.
 Smanjenje troškova i poboljšatnje kvaliteta procesa razvoja proizvoda,
Značajno povećanje količine informacija za projektovanje, koje se mogu ponovo iskoristitu za sljedeće modele,
Smanjienje troškove proizvodnje optimizirajući odstupanja u proizvodnji,5.
 Fotorealistična vizualizacija,6.
 Mogućnost izrade fizičkog 3D modela (CAM),
Korištenje 3D modela za simulacije i analize (CAE),
Otkrivanje grešaka u crtežu koje se ne vide u 2D.

Danas se 3D modeli koriste u različitim poljima. Medicinska industrija koristi detaljne modele ljudskih organa; oni se mogu kreirati s višestrukim isječcima 2-D slika iz MRI ili CT skeniranja. Filmska industrija ih koristi kao likove i objekte za animirane i realne filmove. Industrija video igara ih koristi kao sredstva za računarske i video igre. Naučni sektor ih koristi kao vrlo detaljne modele kemijskih spojeva. Arhitektonska industrija ih koristi da demonstriraju predložene zgrade i pejzaže umjesto tradicionalnih, fizičkih arhitektonskih modela. Inženjerska zajednica ih koristi za dizajn novih uređaja, vozila i konstrukcija, kao i niz drugih proizvoda. Poslednjih decenija geološka naučna zajednica počela je da upotrebljava 3D geološke modele kao standardnu praksu. 3D modeli takođe mogu biti osnova za fizičke uređaje koji su napravljeni sa 3D printerima ili CNC mašinama

3D model centrifugalne pumpe konstruisanog putem 3D softvera

Koncept razvoja alata, jezgre i forme za ljevanje kučišta centrifugalne pumpe sa lijeve slike, razvijenog 3D softverom

Pretraži stranicu

    Traži

						Facebook

Wordpress

Youtube

Razvojno inženjerstvo

Kalkulatori metala

Mehaničko ispitivanje materijala

Pet procesa u proizvodnji koji se najlakše automatizuju

Kako mala proizvodna firma može uvesti prvi robot u proizvodnju

Kolaborativni roboti (coboti) u proizvodnji

Industrija 4.0 i digitalizacija proizvodnje

Sječenje i savijanje lima

Livenje metala

Termička obrada metala
  No posts found

Label Here

Razvojno inženjerstvo

Razvojno inženjerstvo predstavlja jednu od ključnih oblasti savremene industrije jer povezuje ideju,&#8230;
  	 14.02.2026

Kalkulatori metala

Kalkulatori metala
Kalkulator mase metala
Materijal
ČelikGusAluminijumBakarBronza
Oblik
Okrugla šipkaŠestougaona&#8230;
  	 14.02.2026

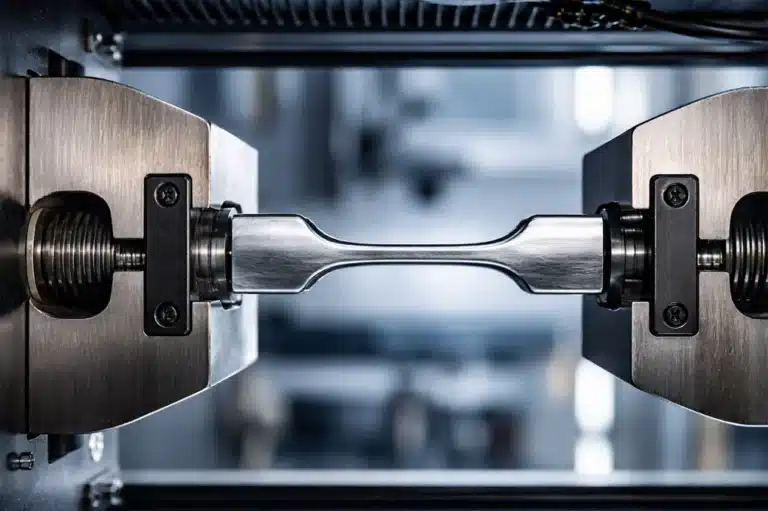

Mehaničko ispitivanje materijala

U praksi, greške u konstrukciji, lomovi, pukotine ili prijevremeni kvarovi često nisu posljedica lošeg&#8230;
  	 13.02.2026

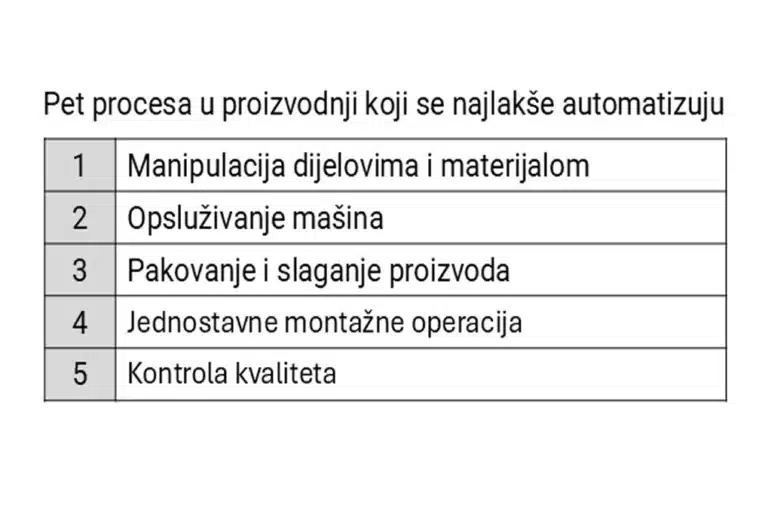

Pet procesa u proizvodnji koji se najlakše automatizuju

Pet procesa u proizvodnji koji se najlakše automatizuju
Mnoge proizvodne firme razmišljaju o automatizaciji,&#8230;
  	 13.02.2026

Kako mala proizvodna firma može uvesti prvi robot u proizvodnju

Automatizacija i robotizacija više nisu rezervisane samo za velike fabrike i masovnu proizvodnju. Razvoj&#8230;
  	 13.02.2026

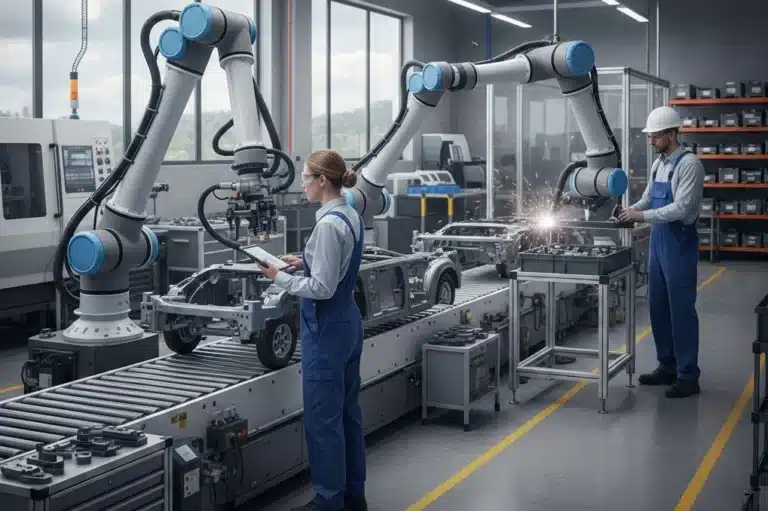

Kolaborativni roboti (coboti) u proizvodnji

Kolaborativni roboti (coboti) u proizvodnji – nova faza saradnje čovjeka i mašine
Robotizacija proizvodnje&#8230;
  	 13.02.2026

Industrija 4.0 i digitalizacija proizvodnje

Savremena proizvodnja danas predstavlja spoj naprednih tehnologija, automatizacije i stručnog znanja&#8230;
  	 13.02.2026

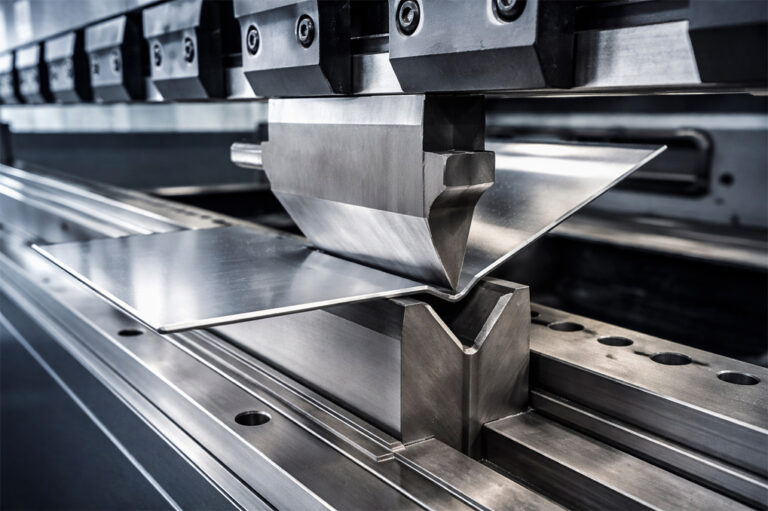

Sječenje i savijanje lima

U savremenoj metaloprerađivačkoj industriji sječenje i savijanje lima predstavljaju temeljne tehnološke&#8230;
  	 12.02.2026

Livenje metala

Osnovna ideja livenja je jednostavna: rastopljeni metal se uliva u kalup, gdje se hladi, očvršćava i&#8230;
  	 12.02.2026

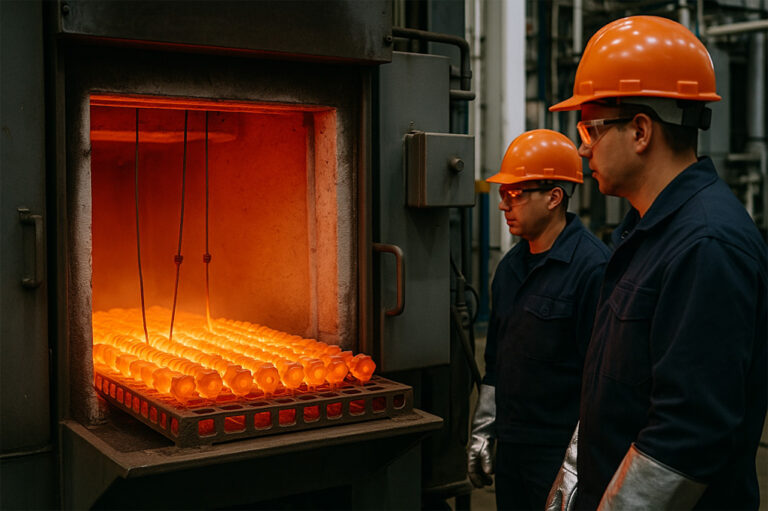

Termička obrada metala

Termička obrada (toplotna obrada) predstavlja skup tehnoloških postupaka kojima se metalni materijali&#8230;
  	 12.02.2026

Question 2

CAM

Accepted Answer

Računarski potpomognuta proizvodnja &#8211; CAM (Computer-aided manufacturing) podrazumjeva se pod upotrebom računara za pomoć u svim operacijama koji se odvijaju u proizvodnom pogonu, uključujući planiranje, upravljanje, transport i skladištenje. Njegova primarna svrha je da stvori brži proizvodni proces i komponente i alate sa preciznijim dimenzijama i konzistentnošću materijala iz razloga što se u nekim slučajevima koriste samo potrebne količine sirovine (čime se smanjuje otpad), istovremeno smanjujući potrošnju energije. Današnji CAM sistemi podržavaju cijeli niz mašinskih obrada, uključujući: tokarenje ,glodanje, waterjet , laserski / plazma rezanje i erozijom EDM. Povjerenje korisnika dodatno se temelji na 3D vizualizaciji kroz bolju integraciju s 3D CAD okruženjem, uključujući simulacije i optimizacije izbjegavanja pogrešaka.
CAM sistemi

Računarska proizvodnja (CAM) se odnosi na proces automatizacije koji precizno pretvara dizajn proizvoda i crtež objekta u format koda, koji mašina može čitati da bi se dobio proizvod. Sistem omogućava konstruktorima i operaterima da kontrolišu mašine u visoko automatizovanom okruženju da bi proizveli razne predmete i komade.CAM je evoluirao iz tehnologije koja je korištena u računalnim numeričkim kontrolnim mašinama koji su korišteni početkom 1950-ih, što je uključivalo korištenje kodiranih uputa na bušenu papirnu traku i moglo bi kontrolirati jednostavne proizvodne funkcije. Računarski potpomognuta proizvodnja je logičan nastavak te ideje, jer omogućava istovremeno kontrolisanje čitavog niza proizvodnih funkcija.Primarna svrha sistema je da ubrza proces proizvodnje različitih komponenti sa preciznijim dimenzijama i konzistentnošću materijala. U nekim slučajevima, kompjuterska proizvodnja koristi samo potrebnu količinu sirovine, čime se minimizira otpad i smanjuje potrošnja energije.
Neka od glavnih podrućja primjene CAM sistema su obrada drveta, obrada metala, obrada stakla, proizvodnje protetskih pomagala, 3D print plastike, predenje i grafička optimizacija cjelokupnog proizvodnog postupka. Proizvodnja vijčanih proizvoda ili sferičnih optičkih elemenata napravljenih od stakla, kristala i drugih metala, može se obaviti i putem računarske podpomognute proizvodnje.
Budući da CAM može proizvesti trodimenzionalne oblike velike komplikovanosti i zamršenih detalja, njegove praktične primjene su gotovo beskrajne.
Kako CAM funkcionira?

Računalno potpomognuta proizvodnja obično koristi softver za prevođenje 3D modela ili crteža i podataka u detaljna upustva kako i na koji način se može pokrenuti neka vrsta automatiziranog alata. Kao primjer, 2D digitalni crtež može se koristiti za vođenje laserskog ili fizičkog alata za rezanje materijala ili drugih komponenti kako bi dobili željeni izgled.
Kao što Siemensova definicija kaže, programski jezik generiran iz crteža ili drugog skupa podataka koji se koristi za upravljanje reznim alatima, unutar industrije naziva se G kod. Ovaj G-kod govori alatu kako napraviti nešto tako što će reći motorima integrisanim u mašinu kamo da se kreću, kako brzo da se kreće i koju putanju trebaju da slijede .
Prednosti CAM-a:

Računarska proizvodnja olakšava profesionalcima sa inženjerskim iskustvom da prate proizvodnju u cjelini, kao i da optimiziraju proces montiranja ili sklapanja proizvoda. CAM sistemi mogu maksimalno iskoristiti cijeli spektar proizvodne opreme, kao što su mašine za brzo okretanje, 5-osno okretanje, i mašine za električno pražnjenje, te mogu pomoći u implementaciji naprednih alata za produktivnost kao što su simulacija i optimizacija za korištenje specifičnih profesionalnih vještina.

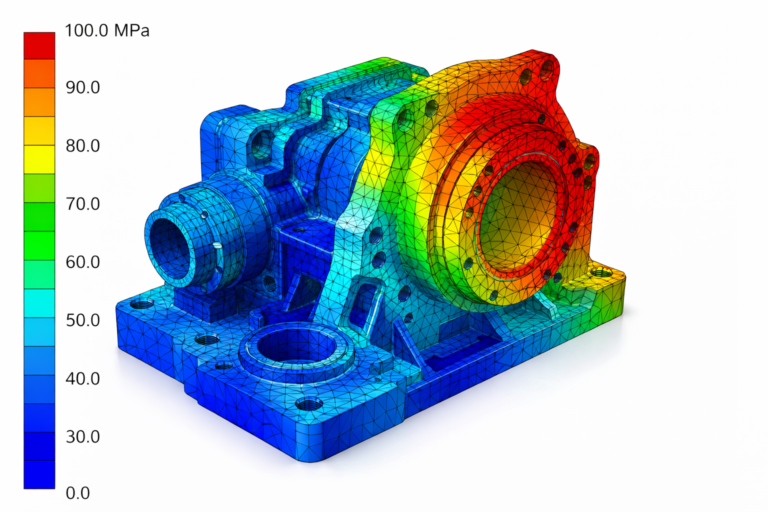

U stvari, jedna od ključnih oblasti razvoja je simulacija performansi. Među najčešćim vrstama simulacije su testiranje komada ili njegovog dijela za otpornosti na stres. U testovima otpornosti na stres, površine modela se iskrivljuju kao dio koji se nalazi pod simuliranim fizičkim ili toplinskim opterečenjem. Lakoća kojom se specifikacije dijela mogu promijeniti može olakšati razvoj.
CAM se može primijeniti na područja mašinstva, elektrotehnike, industrije i avioindustrije. Druge primjene kao što su termodinamika, dinamika fluida, elektromagnetizam i kinematika su takođe kompatibilne sa računsraki podržanom proizvodnjom, koristeći iskustvo kvalifikovanih stručnjaka.

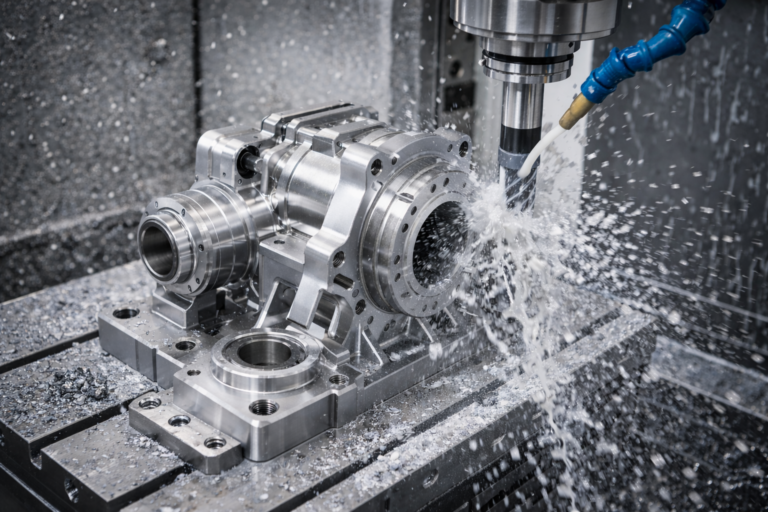

Simulacija CNC obrade koja se koristi radi kontrole procesa obrade prije izvoza G koda iz softvera u mašinu

Simulacija sječenja materijla laserom.
