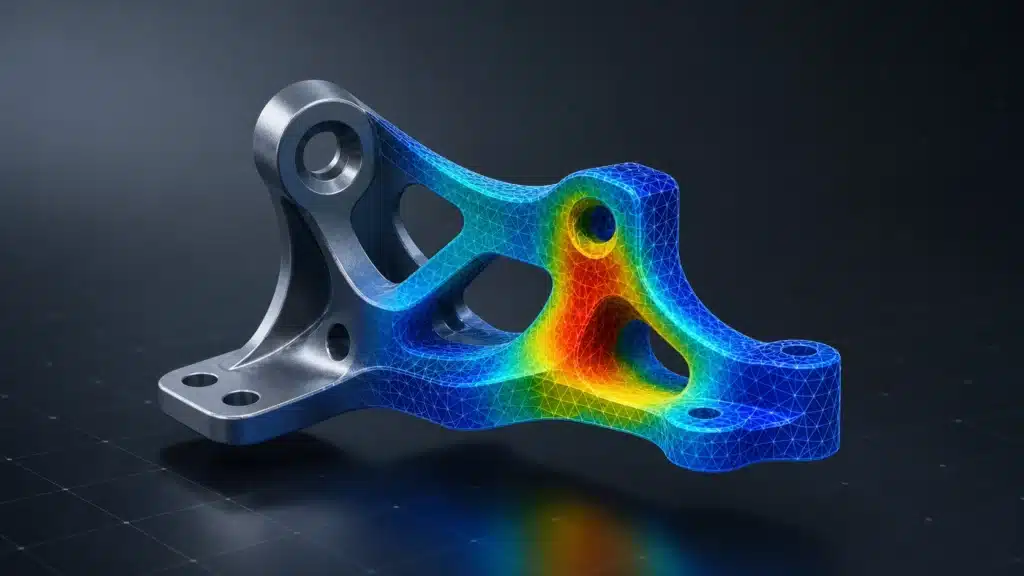

U savremenom inženjerstvu sve je važnije predvidjeti kako će se neki proizvod, konstrukcija ili komponenta ponašati prije nego što se fizički napravi. Nekada su se mnogi problemi rješavali isključivo eksperimentima i prototipovima, što je često bilo skupo, sporo i nepraktično. Danas se veliki dio tog posla može obaviti pomoću računarskih simulacija.
Tu dolazimo do pojmova FEM i FEA, koji se često koriste zajedno, a ponekad i pogrešno kao sinonimi. Iako su blisko povezani, ne znače potpuno isto.
Šta je FEM?
FEM je skraćenica od Finite Element Method, odnosno metoda konačnih elemenata. To je numerička metoda koja se koristi za približno rješavanje složenih matematičkih i inženjerskih problema.
Osnovna ideja FEM-a je jednostavna: složeni oblik ili konstrukcija podijeli se na veliki broj manjih, jednostavnijih dijelova koji se nazivaju konačni elementi. Ti elementi mogu biti trouglovi, četverouglovi, tetraedri, heksaedri ili drugi oblici, zavisno od tipa analize i geometrije modela.
Umjesto da se problem rješava odjednom na cijelom složenom tijelu, računar ga rješava dio po dio. Zatim se rezultati svih elemenata povezuju u jednu cjelinu. Na taj način moguće je dobiti približno, ali vrlo korisno rješenje za probleme koji bi analitički bili gotovo nemogući za riješiti.
Šta je FEA?
FEA je skraćenica od Finite Element Analysis, odnosno analiza konačnih elemenata. Dok je FEM sama metoda, FEA je praktična primjena te metode na konkretan problem.
Drugim riječima, FEM je matematički princip, a FEA je proces analize koji inženjer provodi pomoću softvera. Kada u nekom programu analiziramo naprezanja na nosaču, deformaciju kućišta, prijenos toplote kroz komponentu ili vibracije mašinskog dijela, tada radimo FEA.
Tipičan FEA proces uključuje nekoliko koraka:
- Izradu ili uvoz geometrijskog modela.
- Definisanje materijala.
- Kreiranje mreže konačnih elemenata.
- Zadavanje opterećenja i graničnih uslova.
- Pokretanje proračuna.
- Analizu i interpretaciju rezultata.
Kako funkcioniše analiza konačnih elemenata?
Prvi korak u FEA analizi je geometrija. To može biti jednostavan model, poput ploče sa otvorom, ili vrlo složen sklop, poput dijela automobilske šasije, mosta, turbine ili medicinskog implantata.
Nakon toga model se dijeli na mrežu, odnosno mesh. Kvalitet mreže ima veliki uticaj na tačnost rezultata. Sitnija mreža obično daje preciznije rezultate, ali zahtijeva više računarskog vremena. Grublja mreža je brža, ali može propustiti važne lokalne efekte, posebno u zonama koncentracije naprezanja.
Zatim se definišu materijali. Na primjer, čelik, aluminij, plastika, beton ili kompozitni materijali imaju različita mehanička i termička svojstva. Ako su podaci o materijalu netačni, ni rezultati analize neće biti pouzdani.
Sljedeći korak su opterećenja i granični uslovi. To znači da se modelu kaže gdje je pričvršćen, gdje djeluju sile, pritisci, temperature ili drugi uticaji. Ovaj dio je posebno važan jer FEA ne daje „istinu samu po sebi“, nego odgovor na ono što smo joj zadali. Ako model ne predstavlja realne uslove rada, rezultati mogu izgledati lijepo, ali biti pogrešni.
Gdje se koriste FEM i FEA?
FEM i FEA se koriste u velikom broju industrija. U mašinstvu se primjenjuju za analizu naprezanja, deformacija, zamora materijala, vibracija i kontakta između dijelova. U građevinarstvu se koriste za analizu zgrada, mostova, temelja, tunela i drugih konstrukcija.
U automobilskoj industriji FEA pomaže u optimizaciji dijelova vozila, smanjenju mase i povećanju sigurnosti. U avioindustriji je posebno važna jer omogućava projektovanje laganih, ali izuzetno pouzdanih konstrukcija. U medicini se koristi za analizu implantata, proteza i ponašanja kostiju pod opterećenjem.
FEA se također koristi u termičkim analizama, elektromagnetici, dinamici fluida, akustici i mnogim drugim oblastima.
Prednosti FEA analize
Jedna od najvećih prednosti FEA je mogućnost testiranja proizvoda prije izrade prototipa. To smanjuje troškove razvoja i ubrzava proces projektovanja. Inženjeri mogu brzo ispitati više varijanti dizajna i vidjeti koja daje najbolje rezultate.
FEA također omogućava analizu situacija koje bi bilo teško, opasno ili skupo testirati u stvarnosti. Na primjer, može se simulirati ekstremno opterećenje, visoka temperatura, sudar, vibracije ili dugotrajni zamor materijala.
Još jedna važna prednost je optimizacija. Pomoću FEA moguće je smanjiti masu konstrukcije, poboljšati raspodjelu naprezanja i produžiti vijek trajanja proizvoda.
Ograničenja i česte greške
Iako je FEA moćan alat, nije magično rješenje. Rezultati zavise od kvaliteta modela, mreže, materijalnih podataka i pravilno definisanih graničnih uslova. Loše postavljena analiza može dati potpuno pogrešne zaključke.
Jedna od čestih grešaka je slijepo vjerovanje rezultatima softvera. Lijepa slika sa šarenom raspodjelom naprezanja ne znači nužno da je analiza tačna. Inženjer mora razumjeti fiziku problema i znati procijeniti da li rezultat ima smisla.
Zato se FEA rezultati često provjeravaju jednostavnim ručnim proračunima, iskustvom, eksperimentima ili poređenjem sa poznatim slučajevima.
Zaključak
FEM i FEA su nezaobilazni alati savremenog inženjerstva. FEM predstavlja matematičku metodu kojom se složeni problemi dijele na manje i jednostavnije dijelove, dok je FEA praktična primjena te metode u analizi realnih konstrukcija i komponenti.
Kada se pravilno koristi, FEA može značajno smanjiti troškove razvoja, ubrzati projektovanje i povećati sigurnost proizvoda. Ipak, važno je zapamtiti da softver ne zamjenjuje inženjersko znanje. Najbolji rezultati nastaju kada se moć računarske simulacije kombinuje sa dobrim razumijevanjem fizike, materijala i realnih uslova rada.
